Стабилизатор напряжения РАПАН СТ-220, 200 ВА

Стабилизатор сетевого напряжения РАПАН СТ-220.

Основная потребительская функция стабилизатора сетевого напряжения ? защита оборудования от выхода из строя.

Стабилизатор напряжения РАПАН предназначен для поддержания выходного напряжения в узких пределах, при существенном изменении входного напряжения и выходного

 нагрузки.

Установка стабилизатора не только целесообразна, но и обязательна при использовании сложного технического оборудования, особенно такого, как котел, требующего стабильной безаварийной работы. Применять стабилизатор напряжения рекомендуют большинство производителей котельного оборудования. Монтаж такого прибора позволит покупателю оставаться уверенным в бесперебойной работе котла и избежать его дорогостоящего ремонта или замены в случае скачка напряжения в сети.

РАПАН рекомендован для использования с газовыми настенными котлами отопления с потребляемой электрической мощностью, не превышающей 220ВА.

Стабилизаторы РАПАН изготавливает компания БАСТИОН, в течении многих лет сохраняющая статус надежного партнера и производителя качественного оборудования под брендом Teplocom.

Стабилизатор РАПАН СТ-220 ? это уменьшенная версия стабилизатора ?Теплоком ST-555? (с мощностью до 200 VA и более простым корпусом).

Важной характеристикой всех стабилизаторов напряжения ?Теплоком? является их быстродействие и точность стабилизации выходного напряжения.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

• напряжение сети 220 В с пределами изменения от 145 до 260 В
• частота сети 50?1 Гц
• температура окружающей среды от +5 до +40°С
• относительная влажность воздуха до 95% при температуре + 25°С
• отсутствие в воздухе агрессивных веществ (паров кислот, щелочей и пр.) и токопроводящей пыли

УСТРОЙСТВО И РАБОТА

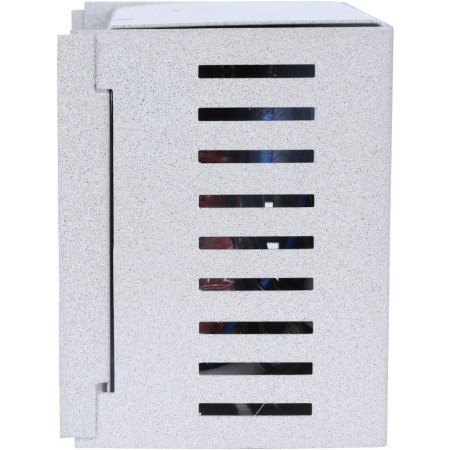

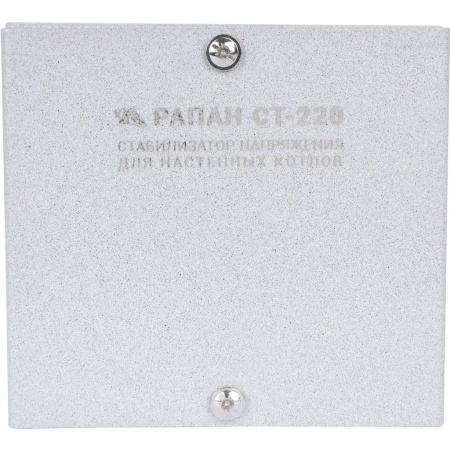

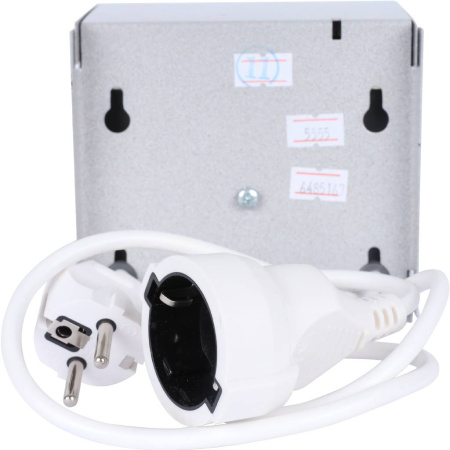

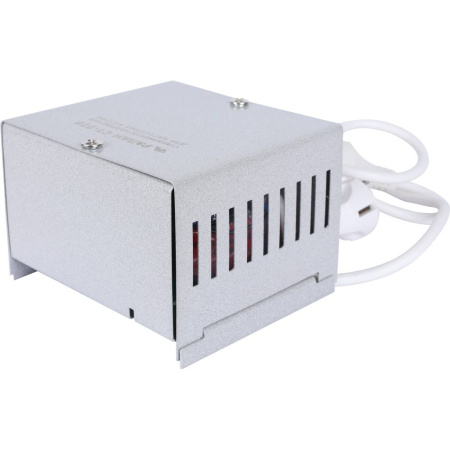

Стабилизатор конструктивно выполнен в корпусе для настенного монтажа. В верхней части стабилизатора предусмотрена индикация ?ВЫХОД?. Для подключения стабилизатора к сети достаточно вставить сетевую вилку стабилизатора, расположенную на входном кабеле, в розетку с сетевым напряжением. Для подключения к стабилизатору нагрузки предусмотрена розетка на выходном кабеле.

При включении стабилизатора в сеть через 3 секунды начинается режим стабилизации выходного напряжения. В диапазоне выходных напряжений стабилизатора от 170?3В до 242?3В, индикатор ?ВЫХОД? горит непрерывно, если же выходное напряжение стабилизатора меньше 170?3В или больше 242?3, срабатывает схема защитного отключения нагрузки и стабилизатор отключает нагрузку, при этом индикатор ?ВЫХОД? гаснет. После защитного отключения нагрузки при возвращении входного напряжения в рабочий диапазон от 145В до 260В стабилизатор автоматически подключает нагрузку и включается индикатор ?ВЫХОД?.

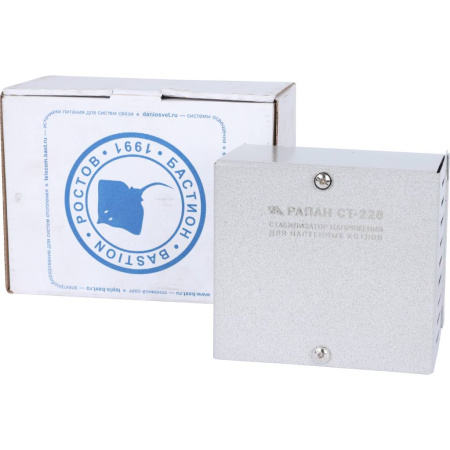

КОМПЛЕКТ ПОСТАВКИ

• Стабилизатор 1 шт.
• Краткое руководство по эксплуатации 1 шт.

Стабилизатор не вносит искажений в форму питающего напряжения, и обеспечивает следующие технические параметры:
Номинальная мощность нагрузки, ВА: 200
Максимальная мощность нагрузки, ВА, не более: 220
Входное (сетевое) напряжение, В: 145 - 260
Выходное напряжение, В:

• при входном напряжении 165 ? 260В: 200 ? 240
• при входном напряжении 145-165B:   более 170

Пределы изменения нагрузки, %: 0 - 100
Выходное напряжение, при котором срабатывает защитное отключение нагрузки и гаснет индикатор ?ВЫХОД?, В:

• менее 170?3
• более 242?3

Время переключения, мс: не более 20
Мощность, потребляемая от сети, без нагрузки, ВА: не более 2
Габаритные размеры ШхВхГ, мм: без упаковки 120х110х86, не более с упаковкой 175х135х90
Масса, кг: не более НЕТТО (БРУТТО) 1,5 (1,7)
